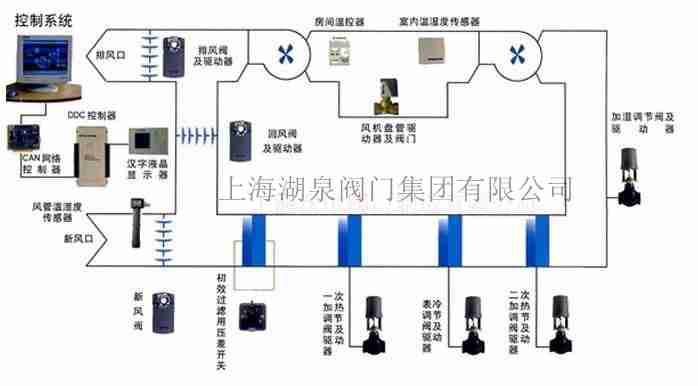

電動控制閥門規格，原理接線圖知道嗎？上海湖泉閥門集團有限公司帶大家了解一下電動閥門控制原理的詳細介紹和說明電動調節閥適宜安裝為工作活塞上端在水平管線下部。溫度傳感器可安裝在任何位置，整個長度必須浸入到被控介質中。 電動控制閥門一般包括驅動器，接受驅動器信號（0-10V或4-20MA）來控制閥門進行調節，也可根據控制需要，組成智能化網絡控制系統，優化控制實現遠程監控，適當?shù)牧髁刻匦裕ㄒ话?為等百分數特性），適當?shù)男吞栆?guī)格：當處在設計方案流量下徹底開啟時，減壓閥盡可能肩負計劃方案設計標準下少為50% 的控制回路壓力差，在考慮到不到所述標準的狀況下，要在這種控制回路中安裝自力式壓力差減壓閥以改進減壓閥的閥權度并減少噪聲。電機電源220VAC 或者380VAC，控制信號4~20mA，閥里面有控制器，控制器把電流信號轉換為步進電機的角行程信號，電機轉動，由齒輪，杠桿，或者齒輪加杠桿，帶動閥桿運作，實現直行程或角行程 反饋： 電機運行，通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有三根線的限位信號（全開，全開。公共線）。

電動控制閥門怎么控制？首先我們要了解其工作原理。通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。   電動控制閥門選用主要控制參數為：公稱直徑、設計公稱壓力、介質允許溫度范圍、流量系數等。電動控制閥門在控制形式上是通過閥門開啟角度大小來實現控制開度和截面面積。控制過程是在電機轉動過程中，不斷以線性電阻值反饋給控制單元，控制單元根據測量值和電動調節閥的反饋電阻值進行比對和判斷，發出控制信號到達目標位置即刻停止動作的原理。產品的規格型號都可以定制。但是，在購買產品的情況下，你不能因為價格低或價格高而選擇，但你應該做幾次調查，才能選擇合適的產品。

電動控制閥門執行機構型 式：電子式電動執行機構（如PSL、3810等）電 源：220V或380V輸入信號：4-20mA或1-5V·DC輸出信號：4-20mA·DC閥作用型式分電關式(B)或電開式(K)閥。電動控制閥門根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以最常用的4-20毫安電流信號來說，在控制系統給電動控制閥門的信號為4毫安的時候，調節閥處于全閉狀態，而給其20毫安信號的時候，調節閥處于全閉狀態。4-20毫安中間不同的信號數值對應不同的調節閥開度，即控制系統在給其12毫安信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量系數，就可以算出電動閥門每個開度所對應的流量、壓力。從而達到控制閥門對工況介質的調節要求。

上海湖泉控制電動閥門操作時用電動執行器控制閥門動作，實現閥門的開與關，從而達到對管中介質的開關或是調節等目的。電動閥門的電動執行器一般由三相異步電動機、齒輪減速箱、轉矩限制機構、手動一自動切換機構、開度指示器和電器元件等組成。電動閥門的電動機功率一般為0.37～5.5kW。接通電源，電源指示燈亮。按下開閥按鈕，交流接觸器線圈通電，交流接觸器主觸點閉合，電機正轉，閥門打開，同時中間繼電器和時間繼電器通電，中間繼電器常開觸點閉合，閉鎖電流繼電器的常閉觸點，防止較大的啟動電流使閉鎖電流繼電器誤動作。時間繼電器延時時間到，延時觸點斷開，中間繼電器斷電，由閉鎖電流繼電器常閉和交流接觸器常開觸點起自鎖作用。當電動閥門達到全開狀態時，壓動限位開關，交流接觸器斷電，電機停轉，同時閥全開指示燈亮。按下關閥按鈕，交流接觸器線圈通電，交流接觸器主觸點閉合，電機反轉，電動控制閥門關閉。中間繼電器和時間繼電器作用同開閥。當電動閥門達到全關狀態時，壓動限位開關，交流接觸器斷電，電機停轉，同時閥全關指示燈亮。使用時注意：時間繼電器的延遲時間一般為3～5S，如不設時間繼電器，則必須延長按按鈕的時間。
