上海湖泉閥門集團公司生產的UPVC電動球閥根據不同的介質有多種材料可選,耐腐蝕性強,適用于口徑比較大的管路。連接是由兩端的法蘭對夾而成,方便拆卸維修。工作原理也是通過氣動執行器90度的旋轉來帶...電動UPVC球閥_能源/化工_工程科技_專業資料。湖泉閥門電動 UPVC 球閥說明 電動 UPVC 球閥簡介: 電動 UPVC 球閥重量輕、耐腐蝕性強,被應用于多個領域,如一般純水和生飲水...電動UPVC球閥接零線還是火線? 當電動球閥端面采用鋼絲圈加固時的要求:當電動球閥端面采用鋼絲圈加固時的要求時,鋼絲圈應保持圓形并應位于同年同一平面內。選擇安裝電動球.電動開關UPVC球閥 電動活接球閥安裝說明 湖泉廠家 塑料球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,它與其它閥 類相比,具有以下一些優點。流體阻力小、球閥是所有閥類中流... 上海湖泉 電動UPVC球閥在使用過程中出現銹蝕現象,經過相關組織分析、染色試臉、熱處理試臉、SEM等試驗分析,找到了材料銹蝕的關鍵因素是因為材料中沿晶界的碳化物析出形成...介紹下電動球閥的接線控制方式,主要分為以下的5種,希望對大家有所幫助:電動upvc球閥控制接線方式-2線 說明:SW為雙聯開關,SW與OPEN相連,電動執行器正動作,閥開,...電動UPVC球閥啟閉件為圓形球體,是由防腐性極強的UPVC工程材料而制成的塑料球閥,采用雙由令的連接方式,具有拆卸方便,維護簡單等特點,主要應用于各種腐蝕性介質管...本實用新型涉及球閥領域,特別涉及一種電動upvc球閥。 背景技術: upvc電動球閥具有重量輕、耐腐蝕性強,被應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和...電動UPVC球閥結構形式固定球球閥。電動UPVC球閥結構形式固定球球閥類型(通道位置)直通式 工作溫度0~90℃(℃)壓力環境1.6(Mpa)中文名 電動UPVC球閥 類型 (通道位置)直通式 工作溫度 0~90℃(℃) 壓力環境 1.6(Mpa) ...電動UPVC球閥說明書、樣本,包括:型號、結構圖、性能參數、安裝尺寸等,僅為上海湖泉閥門作為生產各類球閥廠家提供的參考,詳細的電動UPVC球閥說明書及價格,請來電來函垂詢。 電動upvc球閥怎么接線，公稱通徑：DN15-DN100，閥體材質：UPVC、PPH、CPVC、PVDF、PP，連接方式：雙由令、法蘭，壓力等級：PN1.0MPa、PN1.6MPa，結構形式：直通、三通閥內組件，閥座密封：PTFE，閥芯材質：UPVC、PPH、CPVC、PVDF、PP，閥桿材質：不銹鋼410、304，設計制造標準，設計制造：API609  EN593，連接標準：ISO5752 API609 EN558-1壓力試驗：ISO5208 API598
電動upvc球閥電動執行器是回轉型閥門電動裝置，設計獨特、體積輕巧、輕便宜人，免加油、免點檢，防水防銹可任意角度安裝。體積僅相當于同類產品的35%左右，重量僅相當于同類產品的30%左右。軸承和電氣元件等關鍵零部件采用進口產品，支架、聯軸器、螺釘均采用不銹鋼且執行器外殼為鋁合金壓鑄可減少電磁干擾。蝸輪輸出軸一體化，避免了鍵聯結的間隙，傳動精度高。湖泉電動upvc球閥通過AC1500V耐壓檢測，F(xiàn)級絕緣電機；雙重限位、過熱保護、過載保護裝置。采用單相電源、外接線路簡單，也做380V及DC24V，智能控制模塊高度集成于電動裝置本體中，無須外接定位器等。 電動upvc球閥怎么接線具體參數

公稱壓力：(MPa)	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配HQ、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

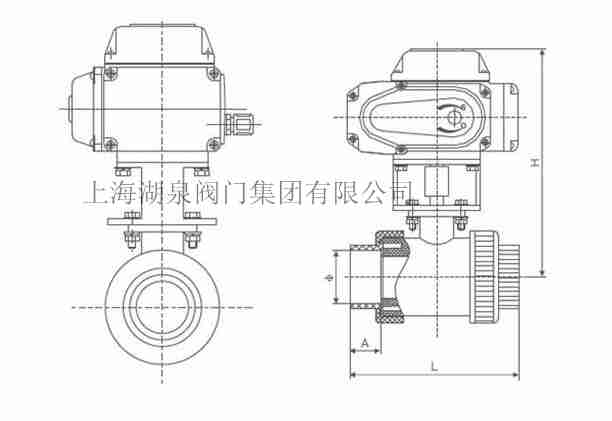

電動upvc球閥怎么接線主要尺寸

公稱通徑 DN(mm)	D1	D2	D3	e			H	H1	A	J	T	工作壓力（Mpa）	執行器機構選配 （常溫常壓）
15	15	65	95	14	4	16.0	151.6	40	161	66	15	1.0	JL-005	JLQ-005
20	19	75	105	14	4	18.5	157.7	40	161	66	15	1.0	JL-005	JLQ-005
25	25	85	115	14	4	22.0	162.0	40	161	66	16	1.0	JL-005	JLQ-005
32	38	100	140	18	4	26.0	197.7	55	161	73	16	1.0	JL-005	JLQ-005
40	38	110	150	18	4	31.0	197.7	55	161	73	16	1.0	JL-008	JLQ-008
50	50	120	165	18	4	37.5	225.3	55	161	85	20	1.0	JL-010	JLQ-010
65	65	145	85	18	4	43.5	278.2	68	161	110	20	1.0	JL-020	JLQ-020
80	78	160	200	18	8	51.0	307.7	85	161	110	2	1.0	JL-020	JLQ-020
100	100	180	220	18	8	61.0	362.0	90	188	140	22	1.0	JL-020	JLQ-020
