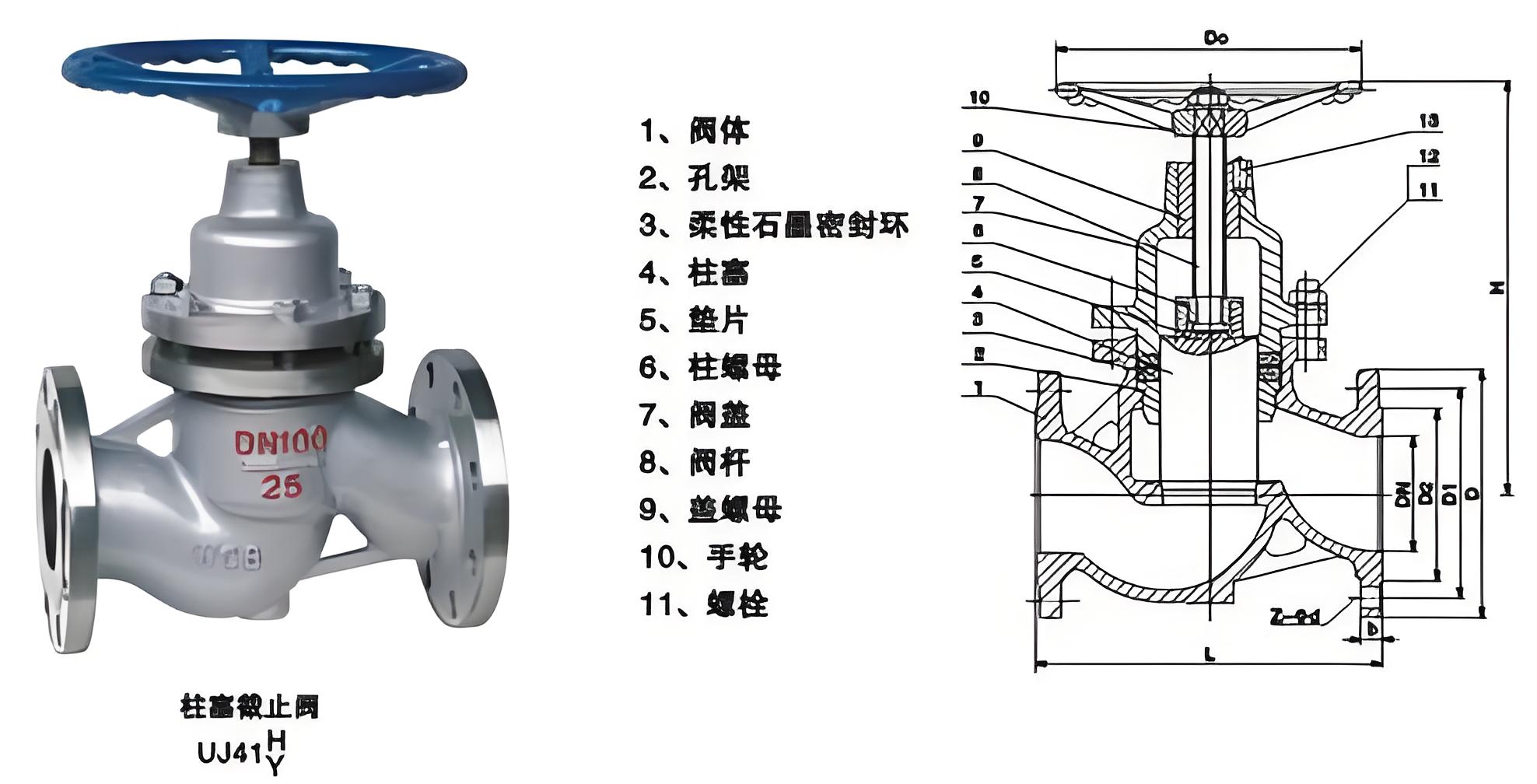

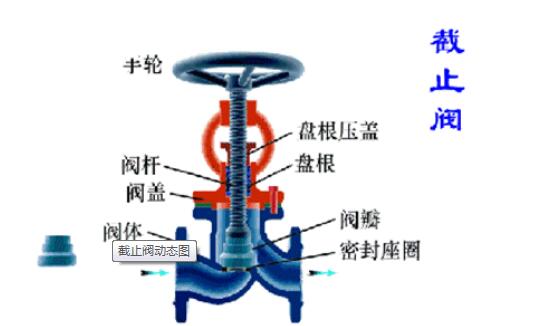

‌截止閥的內部結構圖展示了閥桿軸線與閥座密封面垂直的構造。‌截止閥一旦處于開啟狀態，閥座和閥瓣密封面之間就不再有接觸，因此其密封面機械磨損較小。由于大部分截止閥的閥座和閥瓣比較容易修理或更換，這使得在需要更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。截止閥的這種設計特點使得它在許多應用中表現出色，尤其是在需要頻繁更換密封元件的場合。此外，截止閥的形式多樣，一般采用低進高出，也有高低低出的結構形式，具體選擇取決于用戶的工作條件和需求。


1、閥體與閥蓋  截止閥閥體、閥蓋可以鑄造，也可以鍛造。鑄造閥體、閥蓋用于大通徑的閥門，一般用于≥DN50。低壓閥門小通徑也有采用鑄造的。鍛造閥體、閥蓋一般都用于<DN50的高溫、高壓閥門。  截止閥還可采用鍛焊和鑄焊以及管板焊接等結構形式。閥體與閥蓋一般采用螺紋或法蘭連接，截止閥閥體的流道可分為直通式、直角式和直流式。
2、閥桿  截止閥閥桿一般都做旋轉升降運動，手輪固定在閥桿上端部；也有的通過傳動裝置（手輪、齒輪傳動、電動等）帶動閥桿螺母旋轉，使閥桿帶閥瓣做升降運動達到啟閉目的。根據閥桿上螺紋的位置，分為上螺紋閥桿和下螺紋閥桿。  a.上螺紋閥桿：螺紋位于閥桿上半部。它不與介質接觸，因而不受介質腐蝕，也便于潤滑；適用于較大口徑、高溫、高壓或腐蝕性介質的截止閥。  b.下螺紋閥桿：螺紋位于閥桿下半部。螺紋處于閥體內腔，與介質接觸，易受介質腐蝕，無法潤滑。適用于小口徑，較低溫度和非腐性介質的截止閥。
3、閥瓣  它是截止閥的啟閉件，是截止閥的關鍵控壓零件，接通或截斷介質。通常閥瓣為圓盤狀，有平面和錐面等密封形式。


截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

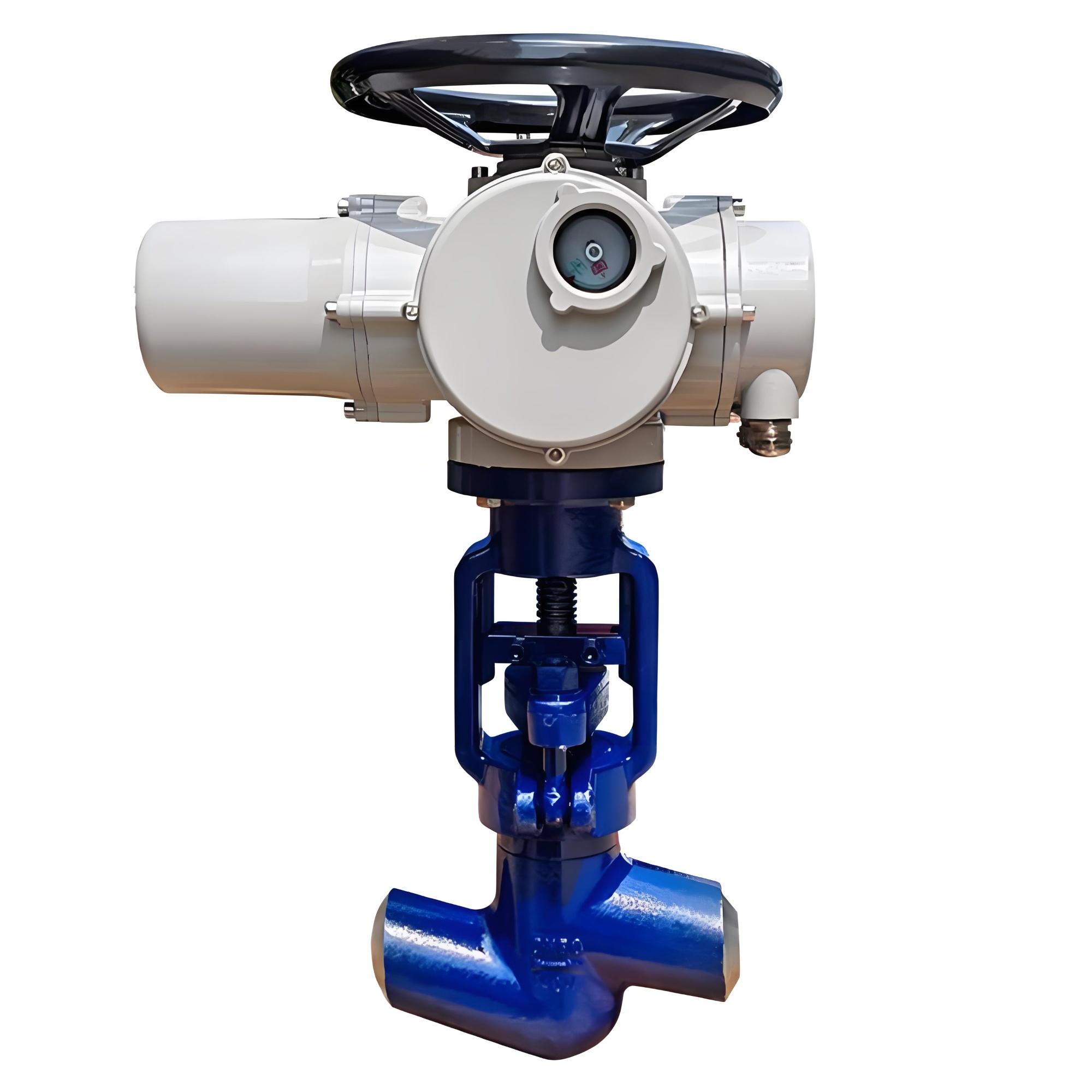

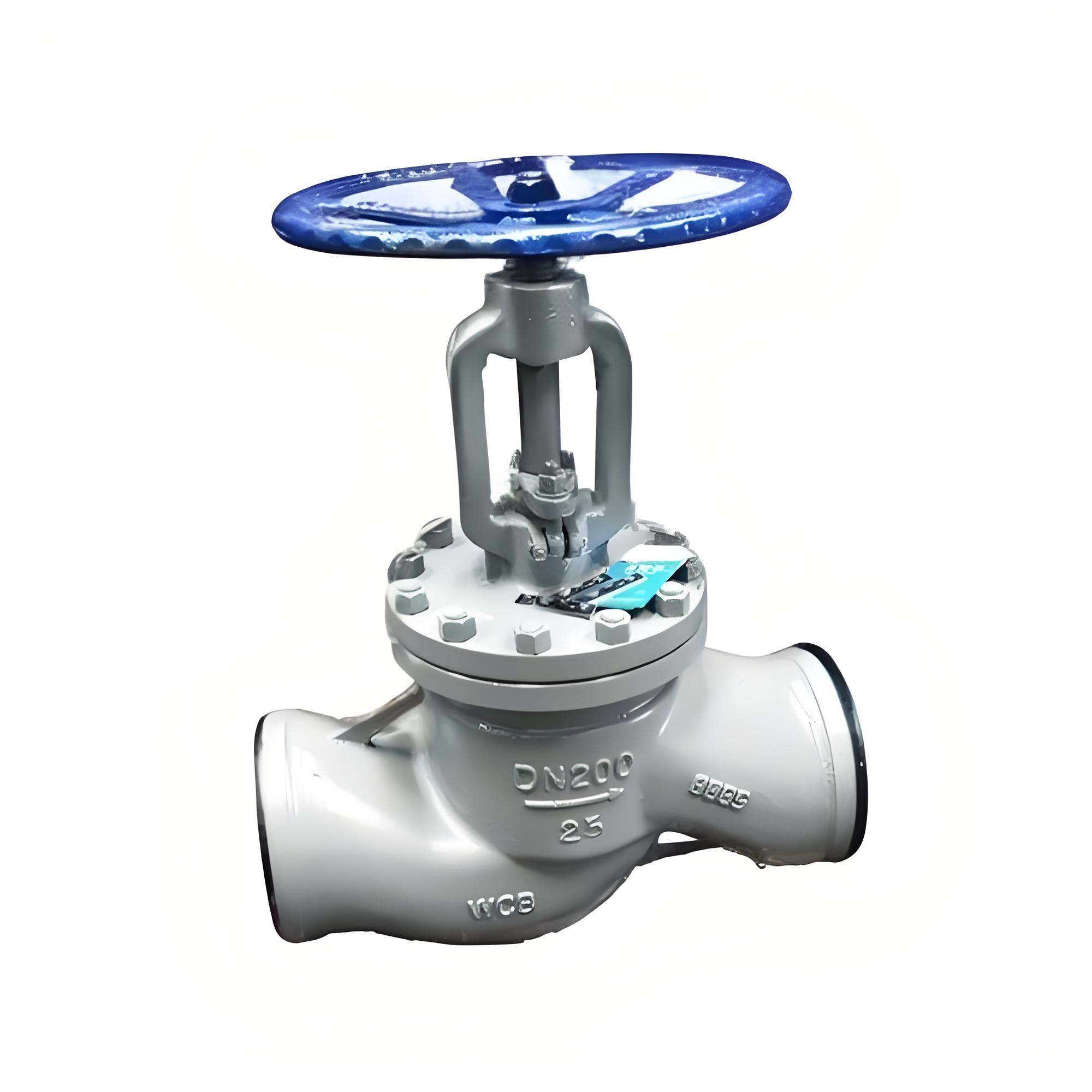

‌截止閥J61H-16C‌中的“J61H”和“16C”分別代表閥門的類型和壓力等級。 ‌“J61H”‌部分，其中“J”代表截止閥，這是閥門類型的一種標識；“61”可能是該閥門系列或設計的編號，而“H”通常代表閥門的連接形式，這里可能指的是焊接連接。因此，“J61H”整體上表示這是一種焊接連接的截止閥。 ‌“16C”‌部分，其中“16”代表閥門的壓力等級，通常用于表示閥門的耐壓能力。這里的“16”可能指的是閥門的設計壓力為1600 psi（磅每平方英寸）。“C”可能是一個特定的壓力等級標識，但具體含義需要參考相關的閥門標準或制造商的解釋。因此，“16C”整體上表示該截止閥的設計壓力等級為1600 psi，并且可能屬于某個特定的壓力等級類別。 綜上所述，‌截止閥J61H-16C‌是一種設計壓力等級為1600 psi的焊接連接截止閥。這種閥門通常用于需要全開或全關的應用中，而不適用于調節流量或進行節流。它們廣泛應用于各種工業領域，包括但不限于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政工程、機械設備配套、電子工業和城建等領域‌。

主要性能參數：

型號		J61H-10C～160C	J61Y-10C～160C	J61W-10P～160P
工作壓力（MPa）		1.6～16.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鐵基合金	堆焊硬基合金	本體材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

壓力試驗MPa：

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.4	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7
