電動截止閥型號代號的含義是什么，用什么表示？大家知道嗎？想要知道閥門的具體型號其實也不難,上海湖泉閥門廠家就先為大家介紹截止閥型號的含義。 常用的電動截止閥型號字母分別代表的是: 通用名稱:電動截止閥、法蘭截止閥、蒸汽截止閥、高溫截止閥、鑄鋼截止閥、碳素鋼截止閥等。 適用介質:水、油...那么,這些型號字母代表的意思分別是什么呢? 1. Z型截止閥 Z型截止閥是一種鑄鐵截止閥,其閥體和閥蓋均為球墨鑄鐵材質。它的包含標準型、氣動型和電動型等不同種類。閥門類型:要根據管道系統需要選擇合適的閥門類型,例如,手動截止閥或電動截止閥。 連接方式:要根據管道布局和安裝方式選擇合適的連接方式。截止閥型號規格,則是閥門制造廠家對截止閥的各項參數、規格和性能的定義和說明。

1、按結構分類

電動截止閥型號代號的第一個字母通常代表了閥門的結構類型，如W代表閘板式、Z代表升降桿式、Q代表球閥式等。

2、 按口徑分類

第二個數字代表的是電動截止閥的口徑大小，通常以英寸為單位進行表示，如DN50代表50mm的電動截止閥。

3、按壓力等級分類

第三個字母代表了電動截止閥的壓力等級，一般以標準壓力等級進行表示，例如PN16代表最大工作壓力16Bar。

4、按執行器分類

第四個字母代表閥門執行器的種類，常見的有E代表電動、P代表氣動、H代表液動等。

5、其他附加字母或數字

根據不同的生產廠家和產品型號，可能還會存在一些附加的字母或數字，它們可能代表了材質、密封方式、工作溫度等信息。

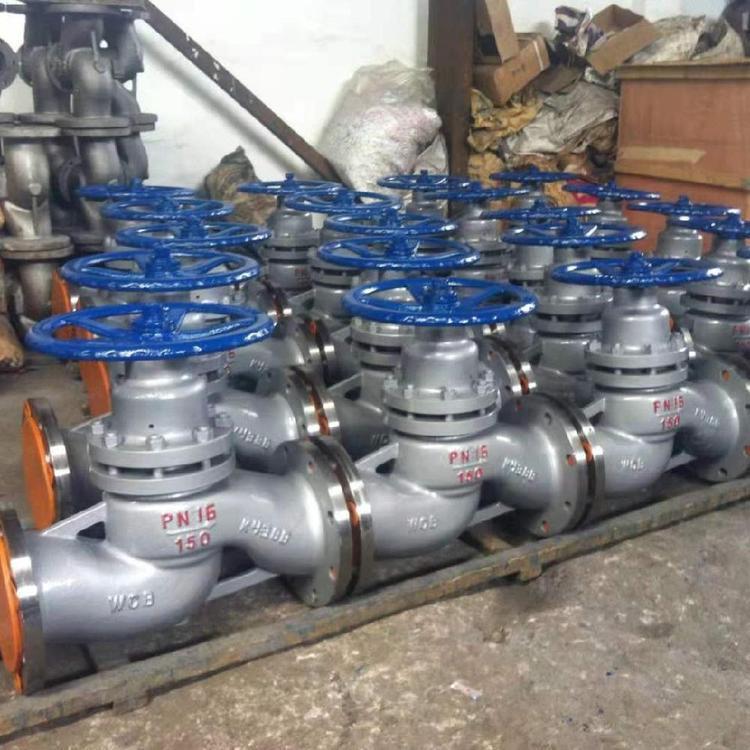

常用的截止閥型號大全：止閥型號編制方法、表示方法 法蘭截止閥：J41H、J41Y、J41W 低溫截止閥：DJ41H、DJ41Y、DJ41F 氣動截止閥：J641F、J641H、J641W 保溫截止閥：BJ41F、BJ41H、BJ41W 襯氟截止閥：J41F46、J44F46、J45F46 氧氣截止閥：JY41W、JY641H、JY41H 絲扣截止閥：J11F、J14H、J11W、J91W 焊接截止閥：J61Y、J61W、J961Y、J961W 電動截止閥：J941F、J941H、J941Y、J941W 角式截止閥：J44H、J44W、J47H、J44F、J47W 波紋管截止閥：WJ41H、WJ41W、WJ41Y、WZ41F 傘齒輪截止閥：J541H、J541W、J541Y、J561W、J561Y

閥門的型號由七個單元組成，例如：Z961Y-100I DN150。

第一單元 ，表示閥門的類型，如Z表示閘閥，A表示安全閥，D表示蝶閥。

第二單元 ，表示傳動方式，如9表示電動，6表示氣動，7表示液動。

第三單元，表示連接形式，如6表示焊接，4表示法蘭。

第四圓舉單元，表示結構形式，如1表示單閘板 。

第五單元，表示密封面及襯里材料代號，如Y表示硬質合金，X表示橡膠。

第六單元，表示公稱壓力數值，用阿拉伯?dāng)?shù)字直接表示，該數值是MPa單位下數值的10倍。如100表示公稱壓力是10MPa。

第七單元，表示閥體材料，如I表示鉻鉬鋼。

閥門閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分橘高碧流或溢流泄壓等功能。用于流體控制系統的閥門念枝，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥門根據材質還分為鑄鐵閥門，鑄鋼閥門，不銹鋼閥門（201、304、316等），鉻鉬鋼閥門，鉻鉬釩鋼閥門，雙相鋼閥門，塑料閥門，非標訂制閥門等。

截止閥型號含義：

截止閥附加代號：W波紋管、D低溫、B保溫；　

截止閥類別代號：J表示截止閥；　

截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動；　

截止閥連接方式：4法蘭連接、6焊接；

截止閥結構形式：1直通式、2　Z型直通、3三通、4角式、5　Y型直流式、6平衡直通式、7平衡角

式、8針型；　

截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；　

截止閥公稱壓力：16表示壓力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；　

截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316；
