電動執行器
閥門首頁 > 產品展示 > 電動執行器 >
產品名稱：直行程電動執行器[ 2020-06-11 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、直行程電動執行器詳細介紹
上海湖泉閥門廠研制的直行程電動執行器,在吸取了國內外先進技術的前提下，根據我國工業控制系統特點，設計出的以AC220單相交流電為電源,接受來自 DCS,PLC系統和其他操作器的DC4～20mA,標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路,包含完整的保護功能,可現場控制或遠程控制,被設計成匣子形式,并用樹脂澆鑄密封。它被廣泛用于冶金,發電,石化,造紙,輕工 及環保等工業部門。
二、直行程電動執行器主要特點
1、有伺服系統,只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子,接線極為簡單方便。
2、采用先進的混合集成電路,體積小,可靠性高。
3、反饋檢測采用導電塑料電位器,分辨率＜0.4%。
4、具有自診斷功能,當出現故障時,控制器上的指示燈會立即發出指示信號。
5、調整工作零點（始點）和行程（終點）簡單易行。
6、延時保護功能,額定負載時,能實行狀態自鎖,故障發生時,能立即起動保護,并可反向運行取消延時保護。
三、直行程電動執行器主要功能
1、斷信號保護功能----當輸入信號小于2mA時，視為斷信號，此時輸出軸按使用者預置的狀態動作。預置方式有三種：a、原位，b、全開，c、全關。
2、過流保護功能----當執行機構過流時本機控制電路自動關閉，執行機構保持原位，以保護執行機構及閥門等。
3、動態電制動功能---當電機運轉至給定值=反饋值時，由于運轉慣性惰走會使輸出軸振蕩。此時，由“軟件"程序發出了一個動態電制動指令，(即給出一個瞬間反向電流)使掃行機構立即停止運轉，無惰走振蕩，極大地提高了自動調節系統的可靠性及穩定性。
4、上限及下限限位功能---根據現場需要，角行程在90度范圍內，基它在額定行程范圍內，上、下限兩端限位隨意可調，可調范圍在40%左右。出廠時，下限位設定為4mA，上限位設定為20mA。
四、直行程電動執行器主要技術參數
項目名稱 DKZ標準型（不帶H） DKZ戶外型（帶H） 控制機構 輸入信號 無 反饋信號 0—10mAdc 4—20mAdc 死區 0．4％—3％ 0．4％—3％ 基本誤差 ±2．5％ ±2．5％ 回差 ≤1．5％ ≤1．5％ 限位 開側/閉側 開側/閉側 開度檢測 精密導電塑料電位器 精密導電塑料電位器 動力 動力 220V/50Hz 220V/50Hz 驅動電機 伺服電機 伺服電機 附屬機構 加熱器 選擇件 選擇件 手動機構 手輪 手輪 安裝條件 環境溫度 無加熱器—25℃～+70℃ 無加熱器—25℃～+70℃ 相對濕度 <95％ <95％ 環境氣體 無腐蝕性氣體 無腐蝕性氣體 接線口 十四線插頭 接線柱 防護等級 IP65
五、直行程電動執行器型號規格
型號 額定負載 額定行程 全行程時間 額定電流 質量 （N） （mm） （S） （A） （Kg） DKZ-310（H） 4000 10 8 0.65 50 16 125 25 20 30 24 DKZ-410（H） 6400 18 16 0.65 50 30 24 40 32 60 50 DKZ-510（H） 16000 30 16 1.5 95 50 30 60 40 100 60 DKZ-610（H） 25000 30 16 2.5 110 50 30 60 40 100 60

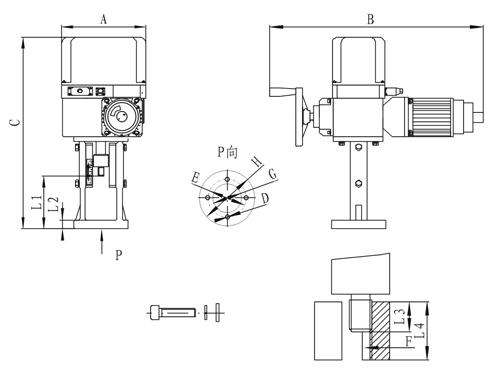

六、直行程電動執行器結構圖
