產品名稱：礦用隔爆型電動閘閥(Z9B41H、MZB941H-16c,25c,40c)[ 2021-08-12 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

型號：Z9B41H、MZB941H-16c,25c,40c  公稱直徑DN50~800
連接形式法蘭   主體材料碳鋼   標準：國標  產地：上海工作：溫度325℃
規格：DN50-700  流動方向：?jiǎn)蜗?nbsp;   密封形式：硬密封型   驅動方式：電動
適用介質：水/瓦斯氣體通道位置：直通式  外形：中型/大型  形態：：環境高壓

一、礦用隔爆型電動閘閥(Z9B41H、MZB941H-16c,25c,40c)產品介紹

上海湖泉礦用隔爆型電動閘閥針對現有礦井下閥門隔爆控制箱遠程控制存在的可靠性差,布線繁瑣以及安裝成本高等缺陷,本實用新型提供一種礦用隔爆型電動閥門控制裝置,由控制裝置本體和位置傳感器單元兩部分組成,控制裝置本體包括交直流電源單元,三路電動閥門手動按鈕控制單元,中央處理，湖泉閥門礦用隔爆型電動閘閥適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dIdIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。調節型礦用防爆電動閘閥具有相序自動糾正功能、設定功能、液晶中文顯示功能、現場控制點動/自保持選擇功能、電機剎車制動功能、觸點方式選擇功能、遠程雙線控制功能、死區可調節功能、ESD超越保護功能、總線通訊功能,礦用電動閘閥水泵用電動閘閥調節模塊可接收和輸出4～20ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。

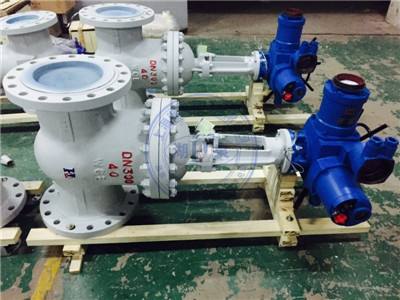

礦用隔爆型電動閘閥

二、礦用隔爆型電動閘閥(Z9B41H、MZB941H-16c,25c,40c)參數

電源：電機常規電壓：380V、660V（特殊 127V、220V、415V、440V、480V、1140V），三相四線或三相三線；控制電壓：交流 AC：6V、12V、24V、36V、42V、127V
直流 DC：6V、12V、24V、36V、48V、110V
遠程控制：DC24V
工作環境：
海拔高度不超過 2000 米；
環境溫度：-20～＋40℃；
相對濕度：≤95%（+25℃時）；
有甲烷爆炸性氣體的煤礦井中；
防護等級：IP55。
工作制：為短時 10 分鐘。

三、礦用隔爆型電動閘閥(Z9B41H、MZB941H-16c,25c,40c)執行標準

《煤礦安全規程》（2016版）《煤炭工業礦井設計規范》（GB50215-2015）《煤礦瓦斯抽采工程設計標準》（GB50471-2018）Q/32042YH001-2016 《煤礦用隔爆型閥門電動裝置技術條件》GB/T 12224-2005 《鋼制閥門一般要求》GB/T 12221-2005 《金屬閥門結構長度》GB 12238-2008 《法蘭和對夾連接彈性密封蝶閥》JB/T 8527-1997 《金屬密封蝶閥》
GB/T 12227-2005 《通用閥門球墨鑄鐵件技術條件》GB/T 12229-2005 《通用閥門碳素鋼鑄鐵件技術條件》GB/T 26480-2011 《閥門的檢驗與試驗》GB/T 13927-2008 《工業閥門壓力試驗》GB/T 7928-1999 《通用閥門供貨要求》

電源：	電壓：
常規：	三相380V（50Hz）
特殊：	三相660V415V（50Hz60Hz）；單相220V110V（50Hz60Hz）

工作溫度：	-20-+60℃（特殊訂貨-40-+80℃）
相對濕度：	≤95%（25℃時）
防護類型：	戶外型用于無易燃易爆和無腐蝕性介質的場所。隔爆型產品有d Ⅰ和d ⅡBT4兩種，d Ⅰ適用于煤礦非采掘工作面，d ⅡBT4用于工廠，適用于環境為ⅡAⅡB級T1-T4組的爆炸性氣體混合物。
防護等級：	IP55（特殊訂貨）
工作制：	短時10分鐘（特殊訂貨30分鐘）

更多閘閥產品：http://www.sdqsyg.com/

電動裝置主要參數
型號規格	電機功率（KW）	額定電流（A)
型號規格	電機功率（KW）	660V	380V
ZB10-24	0.25	0.59	1.03
ZB15-24	0.37	0.8	1.38
ZB20-18	0.37	0.8	1.38
ZB20-18	0.37	0.8	1.38
ZB20-18	0.37	0.8	1.38
ZB30-18	0.55	1.27	2.2
ZB30-18	0.55	1.27	2.2

ZB45-24	1.1	1.83	3.71
ZB60-24	1.5	2.38	4.12
ZB90-24	2.2	3.03	5.25
ZB120-24	3	4.56	7.9

閥門主要尺寸
DN	L	D	D1	D×d	H
65	265	180	145	4×Φ18	625
80	280	195	160	8×Φ18	700
100	300	215	180	8×Φ18	760
125	325	245	210	8×Φ18	825
150	350	280	240	8×Φ18	920
200	400	353	295	12×Φ23	1075
250	450	405	355	12×Φ25	1265
300	500	460	410	12×Φ25	1480
35	550	520	470	16×Φ25	1660
