產品名稱：高壓電動閘閥（Z941Y，Z941W，Z961Y/H，Z940H）[ 2021-08-16 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

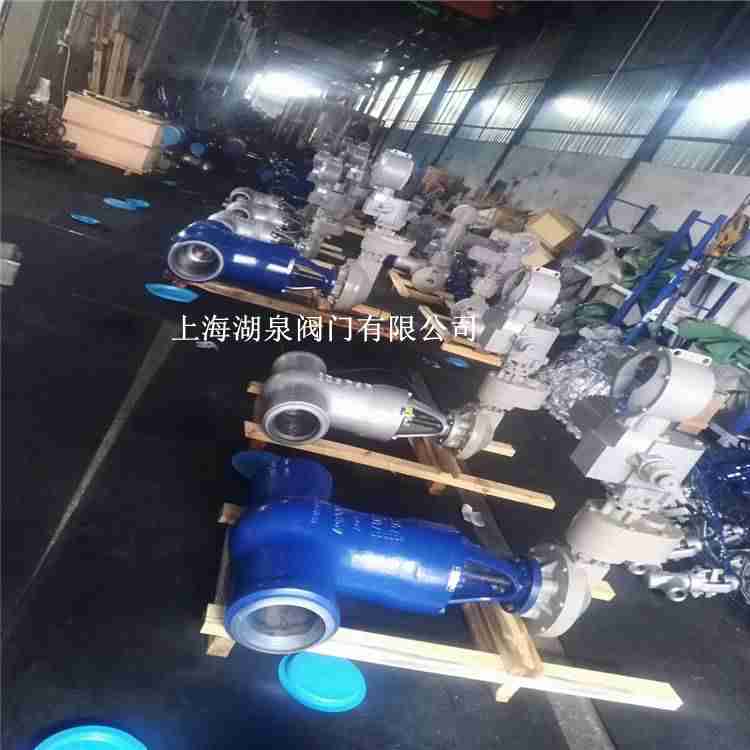

一、高壓電動閘閥（Z941Y，Z941W，Z961Y/H，Z940H）產品介紹
上海湖泉閥門有限公司的高壓電動閘閥（Z941Y，Z941W，Z961Y/H，Z940H）是由高準度電動執行器與高壓閘閥組成。采用法蘭或者焊接式連接，屬整體直通鑄造(鍛造)閥，主要應用于壓力為PN25.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上，中部采用閥蓋連接，在高溫高壓工況下具有良好的密封性能。電動高壓閘閥密封面上層堆焊硬質合金，其加工后的金屬層≥3mm，使用時間長。被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該電動閥閥閥座與碟板密封面均采用不同硬度和不銹鋼制作，具 有良好的耐腐蝕性，使用壽命長。
二、高壓電動閘閥（Z941Y，Z941W，Z961Y/H，Z940H）產品特點
1、采用壓力自緊式密封或閥體、閥蓋墊片密封結構，使用安全可靠。
2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封.此結構維修方便，節約費用，閥瓣互換性較好。
3、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
4、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
5、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。
6、閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
7、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
8、采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
9、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
10、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
11、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、高壓電動閘閥（Z941Y，Z941W，Z961Y/H，Z940H）產品參數
零件名稱 材料牌號 閥體 A216WCB A217WC1 A217WC6 A217WC9 閘板 A216WCB A217WC1 A217WC6 A217WC9 閥座 25 15CrMoA 12Cr1MoVA 12Cr1MoVA 閥桿 1Cr17Ni2 1Cr17Ni2 SUH600 SUH600 20Cr1Mo1V1A 20Cr1MoVA 閥蓋 25 15CrMoA 12Cr1MoVA 12Cr1MoVA WCB WC1 WC6 WC9 填料 增強柔性石墨 支架 WCB WCB WCB WCB WC1 WC6 WC9 密封環 S軟鋼(增強柔性石墨) S軟鋼 F軟鋼 空桿螺母 45(ZCuZn25A16Fe3Mn3) 適用溫度 ≤425℃ ≤450℃ ≤540℃ ≤570℃
公稱壓力
PN（MPa）試驗壓力（MPa） 殼體 密封（液） 密封（氣） 上密封 1.6 2.4 1.8 0.6 1.8 2.5 3.8 2.8 0.6 2.8 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.0 0.6 7.0 10.0 15.0 11.0 0.6 11.0 16.0 24.0 18.0 0.6 18.0
型號
公稱通徑 DN （ mm ）
主要尺寸（ mm ）
重量（ kg ）
L
D1
D2
Z960Y-200
Z961Y-200
Z962Y-200
150
650
164
200
420
175
750
186
223
526
200
800
200
262
550
225
850
233
282
595
250
950
275
325
1210
300
1200
312
380
2100
Z960Y-250
Z961Y-250
Z962Y-250
150
700
150
200
420
175
750
175
223
530
200
800
200
262
560
225
850
220
282
600
250
950
265
325
1220
300
1194
305
380
2120
Z960Y-320
Z961Y-320
Z962Y-320
150
700
150
200
615
175
750
170
225
680
200
800
200
262
695
225
850
207
283
700
250
950
250
325
1460
300
1245
265
377
2650
