產品名稱：電動球閥智能型[ 2021-09-01 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

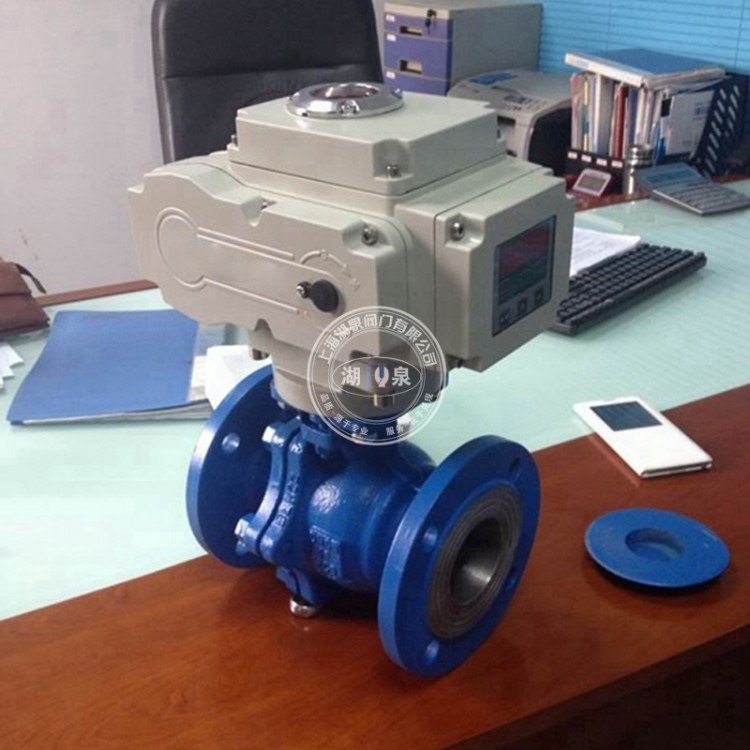

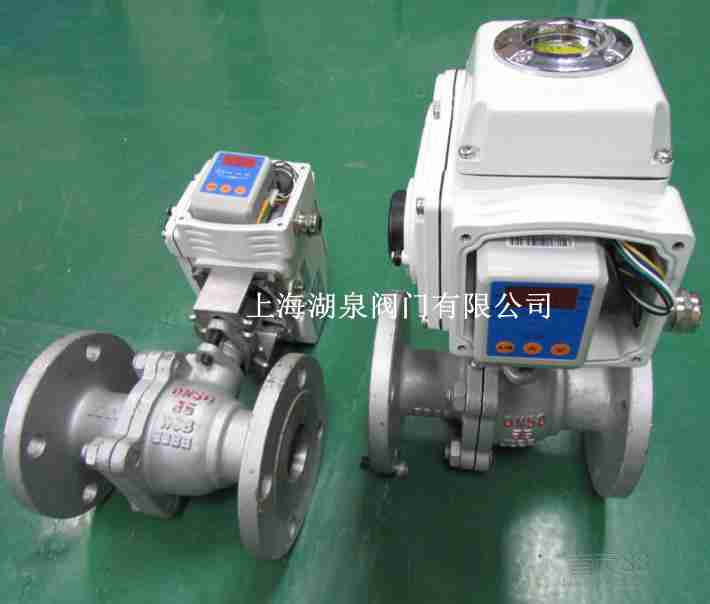

一、電動球閥智能型產品介紹
上海湖泉閥門有限公司智能型電動球閥用于兩位切斷、調節的場合。球閥與執行器的連接采用直連方式，電動執行器 內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點?？筛鶕?jù)用戶要求另配置電子式電動執行機構。其由回轉型防爆角行程電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛應用于環保、輕工、石油、造紙、化工、電力等行業的工業自動控制系統中。
二、電動球閥智能型產品技術參數
公稱通徑：DN15-DN500
公稱壓力：1.6-16MPA
設計溫度：-29-550
連接方式：法蘭，螺紋，焊接、對焊、承插焊、
適用介質：水、氣、油、化工、鹽水、燃?xì)猓烊粴獾鹊冉橘|(zhì)
電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
控制方式：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）
其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
調節（給定）輸入信號：4～20mA；輸入電阻150Ω。
位反信號輸出：4～20mA；輸出負載電阻≤750Ω。
靈敏度：0.05%。
死區值：0～4%。
定位誤差：≤±0.5%（與機械機構有關）。
阻尼特性：死區值大于0.5％，無振蕩。
遲滯：不大于0.2S。
工作電源：AC220V±10％。
電機驅動電流：長期工作不大于1.5A。
電氣限位范圍關限位：0～100％開限位0～100%
顯示精度：0.5級。
工作環境溫度：－25～70℃。
環境濕度：≤95％RH。
三、電動球閥智能型產品功能說明
電源 AC110、220、380V/DC24、220V 公稱通徑 DN15～200mm 輸出力矩 50NM～2000NM 公稱壓力 PN1.6、2.5MPa 任選功能 開關型、觸點型、開度信號、智能調節型 閥軸材質 WCB,不銹鋼 動作范圍 0～905 閥體材質 碳鋼、304/316/316L不銹鋼 動作時間 15秒/30秒/60秒 球體材質 鋼襯F46、F3、F4、PFA、PO 環境溫度 -30～60 閥座密封 FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO 手動操作 附帶手柄操作 溫度 50～180 限位 電氣、機械二重限位 適用介質 硝酸類、醋酸類、堿類、強氧化性介質等 防護等級 IP-67(防爆外殼:ExdBT4IP67可選) 輸入信號 0-10，1-5VDC/4-20mA(智能調節型) 特點 耐酸堿，密封性能好、阻力小、動作穩定
閥體說明 技術參數 公稱通徑 15-500mm 電壓電壓 AC220V、AC380V（其它特制） 公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 環境溫度 -30℃～+70℃ 連接方式 法蘭連接 防護等級 IP67 閥體材質 WCB 碟板材質 WCB 201L 304 功能選項 密封材料 PTFE PTL PPL FH硬質合金 哈氏合金 防 爆 型 防爆等級：dIIBT4 工作溫度 C3：-30℃～150℃ 信號反饋 X1機械無源信號，X2有源信號 C5：-30℃～220℃ 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 C6：-30℃～250℃ 開關型 通電開到位，通電關到位。 C8：-40℃～400℃ 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 C9：-40℃～450℃ 適用介質 強酸、強堿、氣體或液體 標準規范 備 注 電動參數請另參考選配的電動執行器資料 法蘭標準 GB9113.1 檢測與試驗 GB/T13927-1992 設計標準 GB/T12237-1989
1.6Mpa 通徑DN L D K D1 n-φd i H W mm m 15 in 130 95 65 46 4-φ14 14 2 190 196 20 1/2″ 140 105 75 56 4-φ14 16 2 185 196 25 3/4″ 150 115 85 65 4-φ14 16 2 210 196 32 1″ 165 135 100 76 4-φ18 18 3 220 196 40 11/4″ 180 145 110 84 4-φ18 18 3 230 196 50 11/2″ 200 160 125 99 4-φ18 20 3 265 196 65 2″ 220 180 145 118 4-φ18 20 3 300 255 80 21/2″ 250 195 160 132 8-φ18 20 3 325 255 100 3″ 280 215 180 156 8-φ18 22 3 350 255 125 4″ 320 245 210 184 8-φ18 22 3 375 255 150 5″ 360 280 240 211 8-φ22 24 3 420 255 200 8″ 400 335 295 266 12-φ22 24 3 460 255
