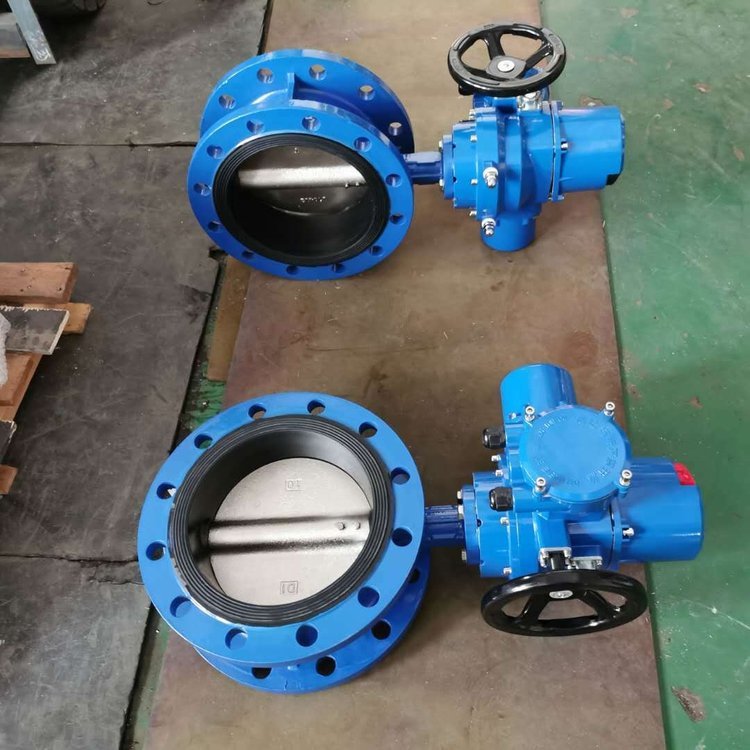

產品名稱：電動蝶閥d941x-16 DN200（精小型執行器）[ 2023-10-07 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動蝶閥d941x-16 DN200（精小型執行器）介紹
上海湖泉閥門集團有限公司電動蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤100℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。電動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到效果。
二、電動蝶閥d941x-16 DN200（精小型執行器）特點
1、DN200法蘭電動走水蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構 ，操作靈活，省力，方便。
三、電動蝶閥d941x-16 DN200（精小型執行器）主要技術參數
公稱通經DN（mm）
50～2000
50～1600
公稱藥理PN（MPa）
0.6
1.0
1.6
密封試驗（MPa）
0.66
1.1
1.76
強度試驗（MPa）
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
四、電動蝶閥d941x-16 DN200（精小型執行器）主要零部件材料
零件名稱
材料
閥體
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石
五、電動蝶閥d941x-16 DN200（精小型執行器）使用說明
1、本產品應放在干燥的倉庫內，嚴禁露天存放。
2、長期存放，要定期保養。
3、存放時間較長。安裝前要進行試壓檢驗，合格后方可安裝。
4、安裝前應把管道和閥門內腔清理干凈
5、安裝后產品不應受較大外力。
6、安裝時閥門箭頭流向是介質受壓方向，要和閥體上箭頭方向相一致。
7、使用工況要符合性能規范中技術要求。
公稱通徑DN(mm)
50-600
公稱壓力PN(MPa)
0.6
1.0
公稱壓力(MPa)
強度試驗
0.9
1.5
密封試驗
0.66
1.1
材料
材料代碼
C
P
R
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18N12M02Ti
碟版
2Cr13
1Cr18Ni9Ti
1Cr18Ni12M02Ti
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12M02Ti
密封圈
乙丙 丁氰所料
填料
柔性石墨 V型橡膠墊
適用工況
適用介質
水、蒸汽
硝酸類
醋酸類
適用濕度
-28°C-300°C
執行器
型號
GT或AW系列
氣源壓力
0.3-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
實驗檢驗
GBT/12230
GB12221
/
GB9131
